NanoVNA

Der NanoVNA ist ein Vektornetzwerkanalysator im Taschenformat: ein Messgerät, das selbst ein Signal erzeugt, es in eine Antenne, ein Kabel oder ein Filter schickt und nach Betrag und Phase misst, was zurückkommt und was hindurchgeht. Daraus zeigt es SWR, Impedanz, Resonanzfrequenz, Kabeldämpfung und Filterkurven, auf einem Display von der Größe einer Scheckkarte. Vor dem NanoVNA kostete so ein Gerät vierstellig, heute liegt es oft unter 50 Euro. Die Voraussetzung für brauchbare Werte ist die Kalibrierung, und zwar im richtigen Frequenzbereich und an der Stelle, an der der Prüfling angeschlossen wird. Dazu kommt, dass unter dem Namen NanoVNA mehrere Gerätefamilien verkauft werden, die sich in Frequenzbereich, Firmware und Software unterscheiden. Dieser Artikel ist die Praxisanleitung dazu. Was ein VNA grundsätzlich misst, erklärt der Eintrag zum Vektornetzwerkanalysator.

Schnellzugriff

Was ist ein NanoVNA und wofür brauchst du ihn?

Kurz gesagt: Ein NanoVNA ist ein quelloffener Zweitor-Netzwerkanalysator für 50 kHz bis mindestens 300 MHz, der 2016 vom japanischen Entwickler edy555 (Tomohiro Takahashi) entworfen wurde und seit 2019 in der von Hugen überarbeiteten Fassung NanoVNA-H massenhaft gebaut wird. Er ersetzt im Shack das SWR-Meter, den Antennenanalysator und für viele Aufgaben den Labor-VNA.

Ein Labor-VNA kostet so viel wie ein Kleinwagen und misst alle vier S-Parameter, indem er beide Tore anregt. Der NanoVNA regt nur CH0 an und misst dort die Reflexion und an CH1 die Transmission. Für Antennen, Kabel, Filter und Bauteile reicht das: Passive Prüflinge wie Filter und Kabel sind reziprok, verhalten sich also in beide Richtungen gleich, und wer die Gegenrichtung braucht, dreht den Prüfling um. Für Verstärker und andere aktive Baugruppen gilt das nicht. Was der NanoVNA nicht kann: Sendeleistung messen, ein Spektrum anzeigen oder einen Sender vertragen. Sein eigenes Messsignal liegt je nach Modell um -10 dBm, ein 100-W-Sender liefert +50 dBm, also eine Million Mal mehr. Einen Datenblattwert für die zulässige Eingangsleistung nennt kein Hersteller, die Nutzergemeinde rät, nie mehr als -10 dBm (0,1 mW) in eine Buchse zu geben. Deshalb die erste Regel: Vor dem Anschluss ist die Antenne vom Sender getrennt, und bei starken Sendern in der Umgebung ist mit eingekoppelter HF zu rechnen.

Welche Werte misst ein NanoVNA?

NanoVNA oder SWR-Meter?

Ein SWR-Meter braucht deinen Sender, misst nur auf der Frequenz, auf der du gerade sendest, und liefert eine einzige Zahl ohne Vorzeichen. Es sagt "SWR 2,5", aber nicht, ob die Antenne zu lang oder zu kurz ist. Der NanoVNA misst mit eigenem Signal über ein ganzes Band und zeigt neben dem SWR die komplexe Impedanz. Bei einem einfachen Dipol nahe seiner Grundresonanz, gemessen am Speisepunkt, heißt +j induktiv und damit meist elektrisch zu lang, -j kapazitiv und zu kurz. Für Antennen mit Anpassnetzwerk, Mehrbandantennen oder Messungen über eine lange Speiseleitung gilt diese Faustregel nicht. Was +j und -j bedeuten, fragt der Fragenkatalog in AI206 ab, sie steht gleich im Quiz. Das SWR-Meter behält seinen Platz für die Kontrolle im laufenden Betrieb, mit voller Leistung. Für das Abstimmen beim Antennenbau ist der NanoVNA das bessere Werkzeug.

Prüfungsfragen zum NanoVNA

Fünf Prüfungsfragen zu Kalibrierung, Impedanz und Kabel

Fragetext und Abbildung stammen aus dem offiziellen BNetzA-Fragenkatalog. Die Reihenfolge der Antworten wird bei jedem Aufruf neu gemischt und weicht deshalb vom Katalog ab. Nichts wird gespeichert, du kannst beliebig oft probieren.

EI205 Welche Maßnahme ist vor Gebrauch eines vektoriellen Netzwerkanalysators (VNA) zusammen mit dem Messaufbau durchzuführen?

• Kalibrierung
• Nullpunktabgleich
• Einstellen der Triggerschwelle
• Rauschunterdrückung aktivieren

EI206 Sie ermitteln die Resonanzfrequenz und die Impedanz ihrer selbstgebauten Antennen mit Hilfe eines vektoriellen Netzwerkanalysators (VNA). Wie könnten Sie die Funktion des Gerätes vorher prüfen?

• Durch Prüfen der Anzeigewerte in den Betriebszuständen Kurzschluss, Leerlauf und Anpassung. Das SWR sollte bei Anpassung nahe bei 1, bei Kurzschluss und Leerlauf unendlich sein.
• Durch Prüfen der Anzeigewerte in den Betriebszuständen Leerlauf und Anpassung. Der Messanschluss des Gerätes darf keinesfalls kurzgeschlossen werden.
• Durch Beschalten des Messeingangs am VNA mit einem Abschlusswiderstand. Das angezeigte SWR sollte im gesamten Frequenzbereich größer als 2 sein.
• Durch Beschalten des Messeingangs am VNA mit einem Blindwiderstand. Der Anzeigewert des SWR muss bei allen Frequenzen nahe bei 1 sein.

AI206 Sie haben einen vektoriellen Netzwerkanalysator (VNA) an den Speisepunkt Ihrer Kurzwellenantenne angeschlossen. Das Gerät zeigt R = 54 Ohm und jX = +12 Ohm an. Was bedeutet das Messergebnis?

• Der ohmsche Anteil der Antennenimpedanz beträgt 54 Ohm, der Blindanteil beträgt 12 Ohm und ist induktiv.
• Die Impedanz der Antenne beträgt 66 Ohm. Es entsteht eine große induktive Fehlanpassung.
• Der ohmsche Widerstand der Antennenimpedanz beträgt 54 Ohm, der Blindanteil beträgt 12 Ohm und ist kapazitiv.
• Die Antenne ist wegen ihres großen Blindwiderstandes nur zum Empfang, nicht jedoch zum Senden geeignet.

AI208 Sie haben einen vektoriellen Netzwerkanalysator (VNA) an einen selbstgebauten Halbwellendipol angeschlossen und messen den dargestellten Resonanzverlauf. Was müssen Sie tun, um diese Antenne auf das 80 m-Band abzustimmen?

• Sie verlängern beide Drahtenden gleichmäßig.
• Sie verkürzen beide Drahtenden gleichmäßig.
• Sie fügen in beide Strahlerhälften jeweils eine Kapazität ein.
• Sie fügen eine Mantelwellensperre ein.

AG315 Der Verkürzungsfaktor eines Koaxialkabels mit einem Dielektrikum aus massivem Polyethylen beträgt ungefähr ...

• 0,66.
• 0,1.
• 0,8.
• 1,0.

Diese Fragen stammen aus dem offiziellen Fragenkatalog der Bundesnetzagentur (Klassen E und A). Im Lernbereich übst du sie mit Fortschrittsspeicherung und persönlicher Auswertung.

Die zweite Frage beschreibt wörtlich die Kontrolle nach der Kalibrierung, die weiter unten vorkommt, die vierte ist die typische NanoVNA-Messung am Dipol, und die letzte Frage brauchst du bei der Kabellängenmessung: Ohne Verkürzungsfaktor zeigt die TDR-Funktion eine falsche Länge.

NanoVNA-Modelle im Vergleich: H, H4, V2, F und LiteVNA

"NanoVNA" ist kein Markenname, sondern der Name eines Open-Source-Projekts, und genau deshalb tragen ihn heute Geräte aus mindestens drei Entwicklungslinien. Die Firmware ist je Linie und Modell eine andere, die PC-Software NanoVNA Saver kennt dagegen alle drei. Vor dem Kauf und vor jedem Firmware-Update musst du wissen, welche Linie du in der Hand hast.

• Die H-Linie geht auf edy555 zurück. Hugen (hugen79) hat das Design 2019 mit Mehrlagenplatine, Abschirmung und Akku-Spannungswandler überarbeitet und die Reichweite über Oberwellen des Synthesizers ausgedehnt. Daraus wurden NanoVNA-H (2,8 Zoll) und NanoVNA-H4 (4 Zoll). Firmware: Hugen oder DiSlord. PC-Software: NanoVNA Saver.
• Die F-Linie von Deepelec begann 2019 als Nachbau der H-Technik im Metallgehäuse mit 4,3-Zoll-Display und großem Akku, mit eigener Firmware. NanoVNA-F V2 (bis 3 GHz laut Hersteller) und NanoVNA-F V3 (Händler nennen bis 6 GHz) sind eigene Weiterentwicklungen mit anderem Innenleben.
• Die V2-Linie (auch SAA-2) stammt von OwOComm und wird von NanoRFE und HCXQS gefertigt. Sie ist eine Neuentwicklung mit anderem Synthesizer, die bis 3 GHz in der Grundwelle arbeitet, und kein Nachfolger des H, auch wenn der Name das nahelegt. Um den Namen gab es 2020 Streit. Firmware und die offizielle Software NanoVNA-QT kommen von NanoRFE, NanoVNA Saver spricht die V2-Geräte ebenfalls an. Der V2 Plus4 reicht bis 4,4 GHz.
• LiteVNA von Zeenko ist eine eigene Entwicklung aus dem Umfeld der H-Linie, bis 6,3 GHz, mit NanoVNA Saver nutzbar. Für wen UHF und darüber zählt, ist das 2026 die naheliegende Wahl.

Dazu kommen Klone ohne Namen. Die Projektseite nanovna.com warnt vor Angeboten, die ein "2,7-GHz-NanoVNA" versprechen, und nennt die Händler, die Originale führen, in Europa Eleshop. Nachbauten sparen gern die Abschirmbleche über dem Mischer ein, und das kostet Dynamik. Ein echter NanoVNA-H ist am Namen auf der Rückseite und an der Firmware-Versionsanzeige mit Hugens Kennung erkennbar, wer unsicher ist, fragt in der Nutzergruppe nanovna-users auf groups.io.

Welcher NanoVNA für Anfänger?

Für Kurzwellenantennen, 2 m und 70 cm reicht ein NanoVNA-H4: großes Display, langer Akku, gepflegte Firmware, die größte Nutzergemeinde und unter 60 Euro. Der kleine H tut dasselbe und passt in die Hemdtasche, das Display ist für Außeneinsätze knapp. Wer Filter für 23 cm oder Zubehör für QO-100 auf 2,4 GHz messen will, nimmt einen LiteVNA 64, weil er dort noch in der Grundwelle arbeitet. Die V2-Linie ist technisch gut, aber mit eigener Firmware und kleinerer Gemeinde. Geräte mit 4,3-Zoll-Display und Metallgehäuse (F-Linie) sind angenehm, kosten aber das Doppelte.

NanoVNA-Anleitung auf Deutsch: die ersten Schritte

Die Menüs unten beziehen sich auf die DiSlord-Firmware für H und H4. Bei Hugens Werksfirmware heißen die Punkte gleich, bei der F- und der V2-Linie ähnlich. Das Menü öffnest du mit einem Tipp auf das Display oder mit dem Jog-Schalter oben am Gerät.

1. Bereitlegen: Gerät, die beiden SMA-Kabel, die drei Kalibrierstecker Open, Short und Load sowie die SMA-Kupplung aus dem Lieferumfang. Für eine Antenne mit PL- oder N-Buchse brauchst du einen Adapter auf SMA. Der NanoVNA hat SMA-Buchsen, die Stecker nur handfest anziehen, ein Schraubenschlüssel zerstört die Buchse.

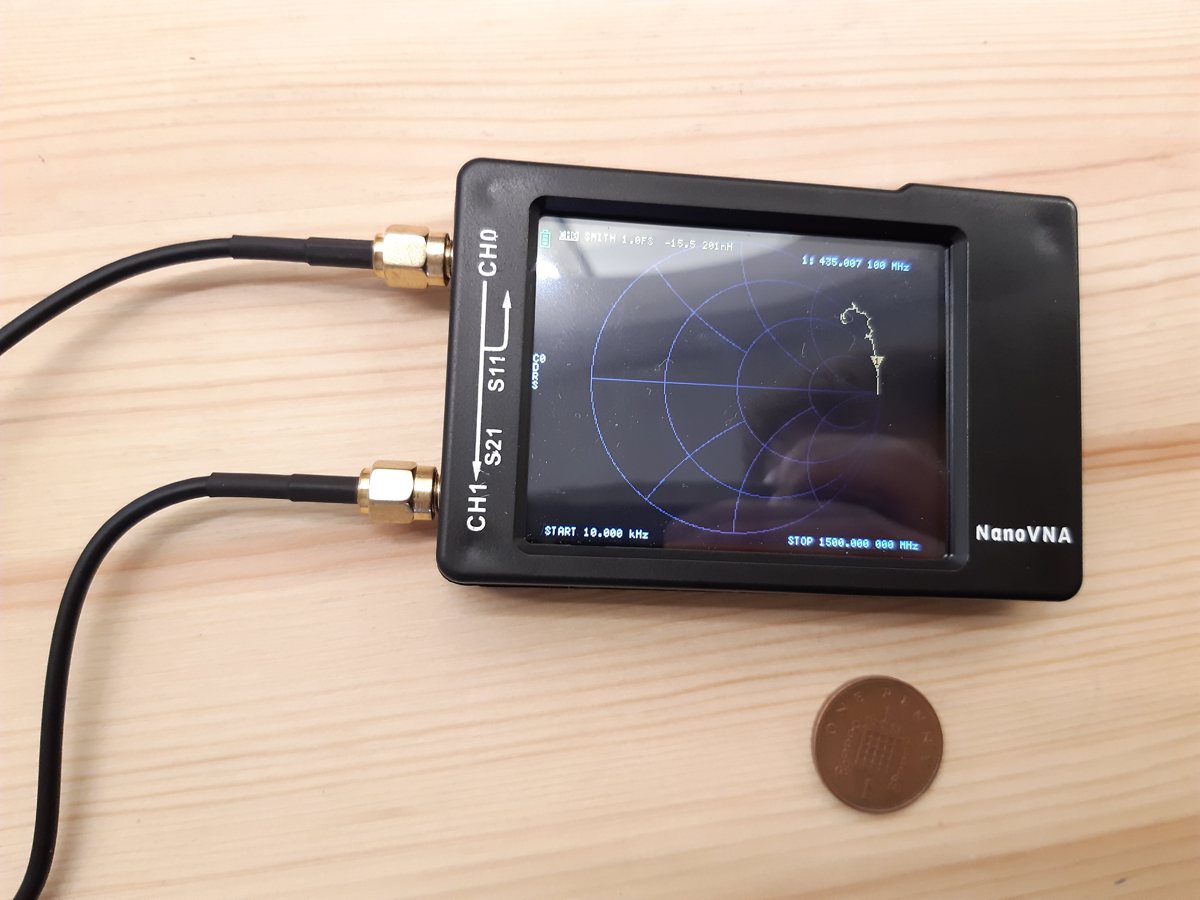

2. Anschlüsse verstehen: CH0 (links oben, auch "Port 1") ist der Ausgang des Generators und zugleich der Eingang für die Reflexion. Hier kommt die Antenne dran. CH1 ist der Eingang für die Transmission. Ein Filter kommt zwischen CH0 und CH1.
3. Einschalten: Oben links im Display stehen der Kalibrierstatus und die aktiven Spuren, unten Start- und Stoppfrequenz. Ein C0 heißt, die Kalibrierung aus Speicherplatz 0 ist geladen. Ein kleines c heißt, sie passt nicht genau zum eingestellten Bereich und wird interpoliert.
4. Frequenzbereich einstellen: STIMULUS, dann START und STOP (oder CENTER und SPAN). Eingabe über die Bildschirmtastatur, die Einheit wählst du mit den Tasten k, M, G. Für eine 40-m-Antenne zum Beispiel 6,5 bis 7,5 MHz.

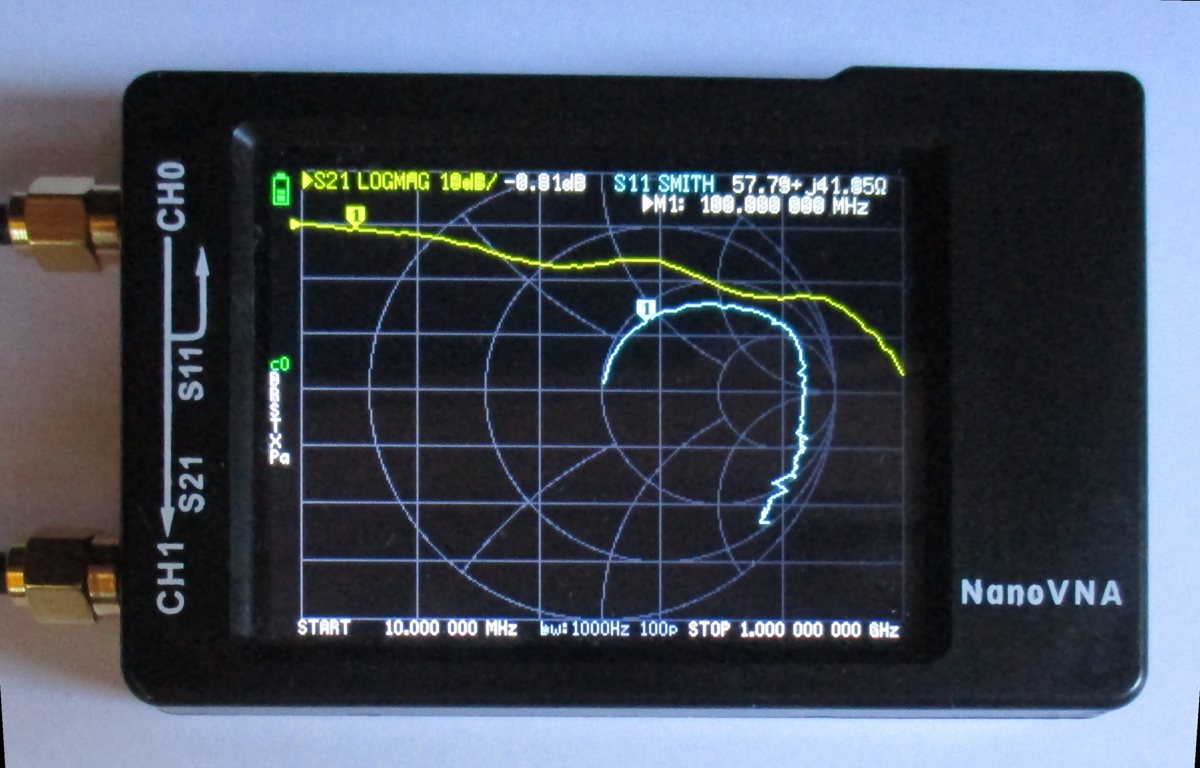

5. Spuren und Format: DISPLAY, TRACE schaltet bis zu vier Spuren ein. FORMAT wählt, was eine Spur zeigt: SWR, SMITH, LOGMAG, PHASE, RESISTANCE, REACTANCE. CHANNEL legt fest, ob die Spur CH0 (Reflexion) oder CH1 (Transmission) zeigt.
6. Kalibrieren: Siehe den eigenen Abschnitt. Ohne diesen Schritt zeigt das Gerät Phantasiewerte.
7. Messen und ablesen: Prüfling anschließen, MARKER einschalten, mit SEARCH und MINIMUM springt der Marker auf das SWR-Minimum. Oben im Display stehen dann Frequenz und Messwert.

Welche Einstellungen sind für Anfänger sinnvoll?

Beispiel 40-m-Dipol. Frequenzbereich 6,5 bis 7,5 MHz, nicht 1 bis 30 MHz: Bei 101 Punkten liegen die Messpunkte im breiten Bereich fast 300 kHz auseinander, und die Resonanz einer Drahtantenne ist schmaler. Im engen Bereich sind es 10 kHz. Zwei Spuren genügen: Spur 0 als SWR, Spur 1 als SMITH. Ein Marker auf dem SWR-Minimum. Ist die Firmware neu genug, stellst du unter STIMULUS die SWEEP POINTS auf 201 oder 401, dann wird die Kurve glatter, der Durchlauf aber langsamer. Für jedes Band, auf dem du regelmäßig misst, lohnt ein eigener Kalibrierspeicher.

NanoVNA kalibrieren: Open, Short, Load und Through

Warum muss der NanoVNA kalibriert werden?

Zwischen dem Messchip und dem Prüfling liegen Leiterbahnen, die Messbrücke, die Buchse, ein Kabel, vielleicht ein Adapter. Jedes dieser Teile reflektiert ein wenig, dämpft ein wenig und dreht die Phase, und zwar frequenzabhängig. Die Kalibrierung misst diese systematischen Fehler mit drei bekannten Abschlüssen aus und rechnet sie bei jeder späteren Messung heraus. Sie gilt nur für den Frequenzbereich, in dem sie gemacht wurde, und nur für die Stelle, an der die Standards angeschlossen waren, die Kalibrierebene. Wer am Kabelende kalibriert, misst am Kabelende. Wer am Gerät kalibriert und dann ein Kabel dazwischensteckt, misst das Kabel mit.

Schritt für Schritt

1. Frequenzbereich einstellen, so wie du nachher messen willst. Erst der Bereich, dann die Kalibrierung, nie umgekehrt.
2. Alte Kalibrierung löschen: CAL, RESET. Das Handbuch verlangt es vor jeder Neukalibrierung.
3. Kalibrierebene wählen: Misst du mit einem Messkabel, schraubst du das Kabel an CH0 und die Standards an das Kabelende. Misst du direkt an der Buchse, kommen die Standards an die Buchse.
4. OPEN: Open-Stecker aufschrauben, CAL, CALIBRATE, OPEN. Warten, bis die Kurve ruhig steht, dann antippen.
5. SHORT: Short aufschrauben, SHORT antippen.
6. LOAD: den 50-Ohm-Abschluss aufschrauben, LOAD antippen. Damit ist die Reflexionsmessung an CH0 kalibriert.
7. ISOLN und THRU, nur wenn du S21 messen willst: Für ISOLN an beide Buchsen je einen Abschluss (hast du nur einen, kommt er an CH0, CH1 bleibt offen). Für THRU die beiden Messkabel mit der Kupplung verbinden. Die Kalibrierebene für S21 liegt dann an den Kabelenden.
8. DONE, dann SAVE und einen Speicherplatz 0 bis 4 wählen. Nur Gespeichertes überlebt das Ausschalten, ein C* im Display zeigt eine ungespeicherte Kalibrierung.
9. Kontrolle: Mit Open muss der Messpunkt im Smith-Diagramm am rechten Rand liegen, mit Short am linken, mit Load in der Mitte, das SWR dabei nahe 1,0. Zwei Kabel mit der Kupplung verbunden ergeben in S21 höchstens ein paar Zehntel dB. Das ist die Funktionsprüfung aus Frage EI206.

Die fünf häufigsten Kalibrierfehler

Mit dem NanoVNA das SWR einer Antenne messen

1. Sender aus, Antenne ab. Die Antenne wird vom Transceiver getrennt und direkt an den NanoVNA gehängt, nie hinter den Transceiver. Steht in der Nähe eine andere Sendeantenne, koppelt deren Leistung ein, dann erst messen, wenn dort nicht gesendet wird. Bei Gewitter oder stark aufgeladener Luft die Antenne vorher kurz erden, statische Aufladung einer großen Drahtantenne kann den Eingang beschädigen.
2. Frequenzbereich um das Band legen, etwa 3,3 bis 4,0 MHz für 80 m, und in diesem Bereich kalibrieren, mit den Standards am Ende des Kabels, das du zur Antenne führst. Wer die echte Speisepunktimpedanz will, misst mit kurzem Kabel direkt an der Antenne. Vom Shack aus über die ganze Speiseleitung siehst du das Gesamtsystem aus Kabel und Antenne: Das Kabel transformiert die Impedanz, und seine Verluste täuschen ein besseres SWR vor, als die Antenne hat.
3. Antenne anschließen, Spur 0 auf SWR, Spur 1 auf SMITH.
4. Marker auf das Minimum: MARKER, SEARCH, MINIMUM. Die Frequenz am Marker ist die beste Anpassung an 50 Ohm, der Wert daneben das SWR dort. Die Resonanz ist etwas anderes: die Frequenz, bei der der Blindanteil X null wird. Bei einem Dipol liegen beide nahe beieinander, aber nicht zwingend auf derselben Frequenz.
5. Impedanz lesen: Im Smith-Diagramm oder mit einer Spur RESISTANCE und REACTANCE siehst du R und X auf deiner Wunschfrequenz. Wo die Reaktanzspur die Nulllinie kreuzt, liegt die Resonanz.

Beispiel: Ein neuer 80-m-Dipol, am Speisepunkt gemessen, zeigt sein SWR-Minimum bei 4,1 MHz, so wie im Diagramm der Prüfungsfrage AI208. Die Antenne ist zu kurz. Auf 3,65 MHz zeigt das Gerät -j, also kapazitiv, dieselbe Aussage. Beide Enden gleichmäßig verlängern, neu messen. Die Faustregel für einen einfachen Dipol: Die Resonanzfrequenz verschiebt sich umgekehrt zur Länge, von 4,1 auf 3,65 MHz sind etwa 12 Prozent, also etwa 12 Prozent mehr Draht, besser in kleineren Schritten mit Nachmessen. Umgekehrt gilt: Minimum zu tief und +j auf der Wunschfrequenz, dann kürzen. Nach jedem Schnitt die Antenne wieder in die Betriebshöhe bringen, am Boden misst sie anders.

Was bedeuten SWR 1,0, 1,5, 2,0 und 3,0?

Die Werte folgen aus $\Gamma = \frac{SWR - 1}{SWR + 1}$ und $P_r = \Gamma^2 \cdot P_v$. Eine Zahl darf dabei nicht fehlen: Ein gutes SWR sagt nichts über den Wirkungsgrad. Ein 50-Ohm-Abschlusswiderstand hat SWR 1,0 und strahlt nichts ab, eine verkürzte Mobilantenne mit Verlustspule kann SWR 1,1 haben und trotzdem die halbe Leistung in Wärme verwandeln. Das SWR sagt nur, wie gut die Antenne zur Speiseleitung passt. Mehr dazu im Eintrag zum Stehwellenverhältnis.

Smith-Diagramm und Impedanz verstehen

Im Smith-Diagramm ist die Mitte 50 + j0 Ohm, der Zielpunkt. Die waagerechte Mittellinie ist die Achse der reinen Wirkwiderstände, darüber liegen induktive, darunter kapazitive Impedanzen. Eine Antenne zeichnet über den Sweep eine Kurve, die bei der Resonanz (X = 0) die Mittellinie kreuzt. Liegt der Kreuzungspunkt rechts der Mitte, ist der Wirkanteil größer als 50 Ohm, links kleiner, und das SWR-Minimum liegt dann nicht genau auf der Resonanz, sondern dort, wo die Kurve der Mitte am nächsten kommt. Im Foto oben steht der Marker bei 57,79 + j41,05 Ohm, also rechts oberhalb der Mitte: etwas zu hochohmig und induktiv. Der Abstand eines Punktes vom Mittelpunkt ist der Betrag des Reflexionsfaktors, alle Punkte mit gleichem SWR liegen auf einem Kreis um die Mitte. Wer das einmal mit einer Spule und einem Kondensator am NanoVNA ausprobiert, versteht das Diagramm schneller als aus jedem Buch: Die Spule wandert mit steigender Frequenz nach oben, der Kondensator nach unten.

Kabel und Filter mit dem NanoVNA messen

Koaxialkabel prüfen und Kabellänge bestimmen

Dämpfung: Beide Kabelenden an CH0 und CH1, THRU-kalibriert, Spur 1 auf CH1 und LOGMAG. Die Kurve zeigt die Dämpfung über die Frequenz, bei 20 m RG-58 auf 145 MHz je nach Ausführung rund 3 bis 4 dB. Ein Kabel, das deutlich mehr dämpft als das Datenblatt verspricht, ist feucht oder hat einen Steckerfehler.

Länge und Fehlstellen: Dafür rechnet der NanoVNA aus der Reflexion über die Frequenz per Fourier-Transformation eine Darstellung über der Zeit, die TDR-Funktion. Das Kabel mit einem Ende an CH0, das andere Ende offen oder kurzgeschlossen. Menü DISPLAY, TRANSFORM, TRANSFORM ON, Modus LOW PASS STEP, Startfrequenz 50 kHz, Format REAL. Unter VELOCITY FACTOR gibst du den Verkürzungsfaktor des Kabels in Prozent ein, 66 für Kabel mit massivem Polyethylen wie RG-58 und RG-213, rund 80 bis 85 für Schaumkabel wie Aircell 7, H-155 oder LMR-400. Ohne diesen Wert stimmt die Länge nicht, denn das Signal läuft im Kabel langsamer als im Vakuum. Der Marker zeigt dann die Entfernung zum Kabelende, und ausreichend große Impedanzsprünge wie eine Quetschung oder ein schlecht montierter Stecker erscheinen als Zacken davor. Die Reichweite der Messung hängt von Span und Punktzahl ab: Ein kleiner Span mit vielen Punkten reicht weit, ein großer Span löst fein auf. Am PC in NanoVNA Saver gibt es dafür ein eigenes TDR-Fenster mit einer Liste gängiger Kabeltypen und ihren Verkürzungsfaktoren.

Filter mit S21 messen

Das Filter zwischen CH0 und CH1, THRU-kalibriert, Spur auf CH1 und LOGMAG. Die Kurve ist die Durchlasskurve: oben der Durchlassbereich mit der Einfügedämpfung in dB, links und rechts die Flanken, darunter der Sperrbereich. Marker auf die Punkte, an denen die Kurve 3 dB unter das Maximum fällt, das ist die Bandbreite eines Bandpassfilters. Bei einem Tiefpass hinter der Endstufe interessiert die Dämpfung bei der doppelten und dreifachen Sendefrequenz. Hier setzt die Dynamik des Geräts die Grenze: DC4KU hat an einem NanoVNA-F 85 dB bis 150 MHz und 55 dB bei 500 MHz gemessen. Ein Filter mit 100 dB Sperrdämpfung zeigt also den Rauschboden des Geräts, nicht sich selbst. Eine Mantelwellensperre misst du nicht so: Durch das Koaxkabel hindurch zeigt S21 nur die Gegentaktdämpfung, also nahezu 0 dB, und sagt nichts über die Sperrwirkung. Die Sperre wirkt auf den Gleichtaktstrom auf dem Schirm. Dafür hängst du die Sperre als Reihenelement zwischen CH0 und CH1 (Schirm oder Wicklung mit einem Ende an jeder Buchse) und rechnest aus der Dämpfung in S21 ihre Gleichtaktimpedanz aus, oder du misst sie mit S11 als einpoliges Bauteil. Wie der Aufbau aussieht und welche Impedanz eine gute Sperre braucht, steht im Eintrag zur Mantelwellensperre.

NanoVNA Saver: Software für Windows, Linux und macOS

NanoVNA Saver ist die freie PC-Software zum NanoVNA, begonnen von Rune B. Broberg, heute von einer Gruppe auf GitHub gepflegt. Sie steuert das Gerät über USB, zeigt die Kurven groß auf dem Bildschirm, kalibriert mit Korrekturwerten für die Standards, exportiert Messungen als Touchstone-Dateien (s1p, s2p) und Bilder, hat das TDR-Fenster für Kabel und eine Filteranalyse. Ihr wichtigster Vorteil: segmentierte Sweeps. Die Software teilt den Frequenzbereich in Abschnitte zu je 101 Punkten und setzt sie zusammen, 15 Segmente ergeben 1515 Punkte, und eine schmale Resonanz auf 80 m fällt nicht mehr zwischen zwei Messpunkte. Im Quellcode stecken Treiber für NanoVNA, NanoVNA-H und H4, NanoVNA-F, F V2 und F V3, NanoVNA V2, LiteVNA 64 und für den Spektrumanalysator tinySA. Ob eine bestimmte Firmware-Version mitspielt, zeigt der Verbindungsversuch, bei Problemen hilft die Liste der unterstützten Geräte auf der Projektseite.

NanoVNA Saver Download und Installation

Bezugsquelle ist allein die Release-Seite des Projekts auf GitHub. Aktuell ist Version 0.7.3 vom Februar 2025. Für Windows gibt es ein ZIP mit fertiger Programmdatei, entpacken und starten, keine Installation. Für Linux gibt es ein fertiges Programm für den Raspberry Pi und sonst die Installation per pipx install git+https://github.com/NanoVNA-Saver/nanovna-saver oder aus dem Quellcode, Python 3.10 oder neuer vorausgesetzt. Für macOS liefert das Projekt keine fertige Programmdatei, aber ein Skript und eine Anleitung über Homebrew. Dann das Gerät per USB anschließen, in der Software den seriellen Port wählen und auf "Connect to device" klicken. Die Software liest den Kalibrierstand aus dem Gerät, eigene Kalibrierungen legst du in der Software zusätzlich an.

NanoVNA wird nicht erkannt, was tun?

• Kabel: Viele USB-Kabel führen nur Strom. Ein Kabel nehmen, das auch Daten überträgt, am besten das mitgelieferte.
• Port: In der Software "Rescan" drücken und den richtigen Port wählen. Unter Windows erscheint das Gerät als COM-Port, unter Linux als /dev/ttyACM0, dort muss dein Benutzer in der Gruppe dialout sein.
• Treiber: Windows 10 und 11 bringen den Treiber für die serielle USB-Schnittstelle mit. Erscheint das Gerät im Geräte-Manager mit Fragezeichen, ist es im DFU-Modus, also neu starten.
• Firmware: Sehr alte Werksfirmware spricht ein anderes Protokoll. Ein Update auf DiSlord hilft, siehe unten.
• Gerät: Ein V2 meldet sich mit anderer Kennung, bei älterer V2-Firmware hilft NanoVNA-QT von NanoRFE.

NanoVNA-App und andere Programme

Android-Apps gibt es mehrere, sie laufen über ein USB-OTG-Kabel und sind jeweils an eine Gerätelinie gebunden. Vor dem Kauf einer App in der Beschreibung prüfen, ob sie H oder V2 nennt.

NanoVNA-Firmware aktualisieren

Die Firmware ist das Programm im Gerät selbst. Ein Update lohnt, wenn ein Gerät mit alter Werksfirmware kommt: Die DiSlord-Firmware für H und H4 bringt mehr Messpunkte, bessere Marker, das TDR-Menü, einen schnelleren Sweep und Unterstützung für neue Hardware-Revisionen. Aktuell ist Version 1.2.46 vom August 2025, Hugen veröffentlicht darauf aufbauende Varianten, zuletzt 1.2.50 im Mai 2026.

Der Weg bei H und H4 führt über den DFU-Modus des Prozessors: im Menü CONFIG, DFU, RESET AND ENTER DFU, beim H4 alternativ den Jog-Schalter beim Einschalten gedrückt halten. Dann am PC mit dfu-util oder dem ST-Programm DfuSe die Datei einspielen. Eine Meldung, die Firmware des Geräts sei beschädigt, ist dabei normal. Nach dem Update sind die Kalibrierungen zu erneuern, auch Speicherplatz 0. Die Dateien kommen nur von GitHub (DiSlord/NanoVNA-D, hugen79/NanoVNA-H) oder von nanovna.com, nicht aus Foren oder Marktplatz-Angeboten. Für die V2-Linie liefert NanoRFE eigene Dateien und Anleitungen, für die F-Linie Deepelec. Ein Gerät, das nach einem Fehlversuch dunkel bleibt, ist meist nicht verloren: Der Bootloader des STM32 lässt sich über den Jumper BOOT0 auf der Platine immer wieder erreichen.

NanoVNA kaufen: Worauf achten?

• Frequenzbereich: Wo arbeitest du? Für Kurzwelle bis 70 cm reicht jeder H. Für 23 cm und QO-100 muss das Gerät dort noch in der Grundwelle messen: LiteVNA, V2 Plus4 oder F V2.
• Dynamik: Die Herstellerangabe gilt im Grundwellenbereich. Wer Filter mit 60 dB Sperrdämpfung messen will, braucht mehr als 60 dB Dynamik auf dieser Frequenz.
• Display: 2,8 Zoll reicht am Schreibtisch, 4 Zoll am Mast. Beide sind Touchscreens, ein Jog-Schalter hilft mit Handschuhen.
• Buchsen und Zubehör: Die SMA-Buchsen sind der Schwachpunkt jedes Geräts. Gute Händler legen Kabel, Kalibriersatz und Kupplung bei, für Antennen kommen Adapter SMA auf PL und auf N dazu.
• Software: NanoVNA Saver kennt alle drei Linien, für V2 gibt es zusätzlich NanoVNA-QT vom Hersteller. Die größere Gemeinde hat die H-Linie.
• Hersteller: Hugen, Zeenko, Deepelec und NanoRFE haben Dokumentation und Firmware-Pflege. Ein Marktplatz-Angebot ohne Herstellername hat beides nicht.
• Werbeversprechen: "2,7 GHz" oder "3 GHz" bei einem H-Gehäuse ist ein Oberwellenbetrieb mit wenig Dynamik, die Projektseite nennt solche Angebote Fälschungen. Ein "Präzisionskalibriersatz" aus drei gedrehten Steckern ist keiner.

Zur Einordnung die Nettopreise des niederländischen Fachhändlers Eleshop am 09.10.2026: NanoVNA-H 33,02 Euro, NanoVNA-H4 46,95 Euro, LiteVNA 64 144,59 Euro, jeweils zuzüglich Mehrwertsteuer. Marktplätze liegen mit Steuer bei 50 bis 80 Euro für einen H4. Ein hochwertiger 50-Ohm-Abschluss als Ersatz für den mitgelieferten ist für Messungen auf UHF die sinnvollste Ergänzung.

Sechs Irrtümer rund um den NanoVNA
